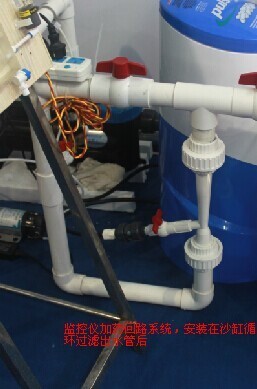

1、如圖1，在過濾沙缸后面安裝一旁路作為加藥器的加藥回路系統，在這旁路中安裝一個三通出水口（用電磁閥控制，作為加藥時的控制開關），并且再安裝一個射流器（射流器必須是進水端在下面）。

圖1.

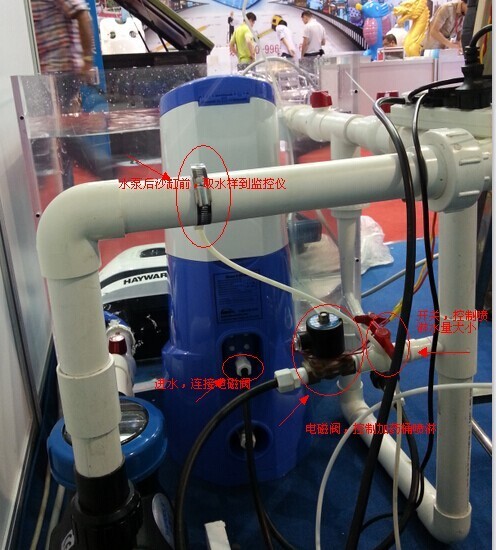

2、安裝細節，如圖2，監測儀取水點設置在水泵后、沙缸前，以使水樣能有一定的壓力到監測儀的電極流通池。

圖2

加藥回路系統中的三通出水口，先安裝一個開關后再裝電磁閥，開關用于調整加藥桶內噴頭噴水時的大小，請在安裝后，先測試一下噴頭噴水的大小，以噴出來的水涌起來3－4厘米為標準。
電磁閥后的軟管接到加藥桶的上面那個接口，這是進水接口。

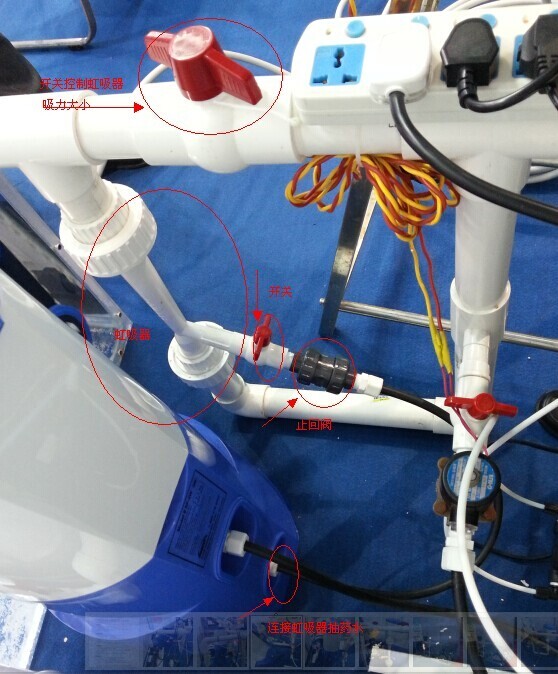

3、安裝細節，如圖3

圖3

主管道中的開關用于控制加藥回路中流量的大小，這可以控制射流器的吸力，即是說加藥回路的流量大的話，吸藥水的力度會更大，一般這個開關是打開一半左右。
射流器中間出口先安裝一下開關，再裝一個止回閥，然后將軟管接到加藥桶的下面接口處。

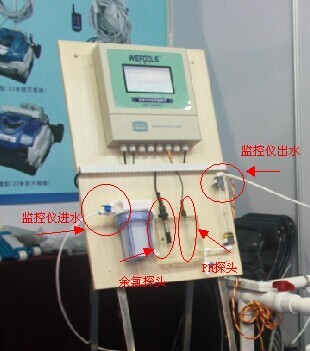

4、安裝細節，如圖4，監測儀取水點出來的軟管接到圖中所示的過濾器前端，余氯電極接在流通池左邊位置，PH電極接在流通池右邊位置，監測水流經流量計（流量通過過濾器前端的開關進行調整，一般設為1.5-2.0L/Min左右）再接一軟管，回到循環管道中。

圖4

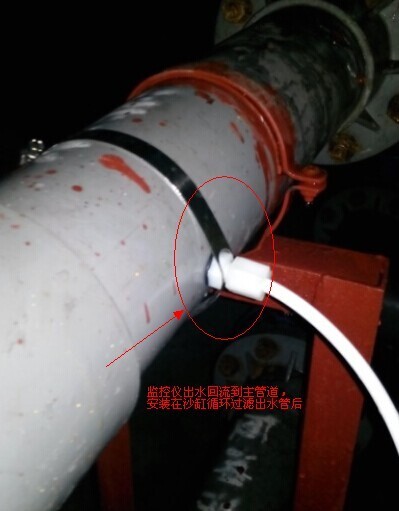

5、安裝細節，如圖5，將從流量計接出來的回水軟管接回到管道中，接口的位置是沙缸后面的管道，一般接在離沙缸位置稍遠一點，以便有一定的壓力差。
